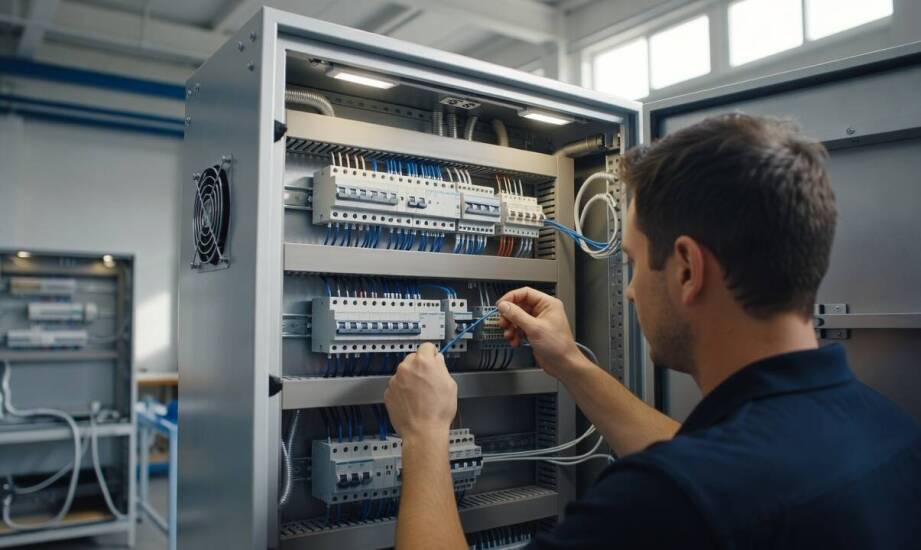

Jak układ komponentów i chłodzenie wpływają na późniejszą rozbudowę szafy sterowniczej

Szafa sterownicza potrafi prezentować się bezbłędnie na schemacie elektrycznym, a po uruchomieniu sprawiać ogromne trudności. Wyprowadzanie przewodów zajmuje zbyt dużo czasu, komponenty osiągają wysokie temperatury, a pierwsza próba modyfikacji układu kończy się brakiem miejsca na szynie montażowej. Podobne komplikacje wynikają zazwyczaj z niedostatecznego uwzględnienia przepływów powietrza oraz przyszłych potrzeb rozbudowy maszyn. Prawidłowo przeprowadzone projektowanie szaf sterowniczych zapobiega tym błędom, traktując fizyczny układ aparatury i system wentylacji jako jedną spójną całość.

Wpływ rozmieszczenia aparatury na chłodzenie i dostęp serwisowy

Fizyczne ulokowanie komponentów na płycie montażowej decyduje o skuteczności odprowadzania ciepła oraz czytelności okablowania. Naturalny obieg powietrza sprawia, że nagrzane masy unoszą się ku górze. Zjawisko to wymusza montowanie urządzeń najbardziej wrażliwych na wahania temperatury, takich jak sterowniki PLC, zasilacze czy zaawansowane moduły komunikacyjne, w dolnych strefach obudowy. Elementy emitujące największe ilości ciepła, do których należą falowniki i styczniki dużej mocy, umieszcza się bliżej wylotów wentylacyjnych lub zachowuje między nimi zwiększone odstępy izolacyjne. Zbyt gęste upakowanie aparatury prowadzi do powstawania lokalnych ognisk ciepła. Przekroczenie nominalnych wartości temperatury pracy drastycznie obniża niezawodność elektroniki i skraca żywotność podzespołów wewnątrz przemienników częstotliwości.

Przejrzysty układ koryt grzebieniowych ułatwia codzienną diagnostykę i upraszcza prace serwisowe. Prowadzenie przewodów zasilających z dala od wrażliwych linii sygnałowych minimalizuje ryzyko powstawania zakłóceń elektromagnetycznych. W praktyce firmy Elea Serwis inżynierowie planują układ listew zaciskowych i modułów wejść/wyjść w taki sposób, aby ewentualne dodanie nowych czujników na obiekcie nie wymagało całkowitego demontażu płyty. Dobór odpowiednich komponentów, ich przemyślany układ oraz precyzyjne przygotowanie tras kablowych tworzą spójny proces łączący fazę koncepcyjną z prefabrykacją i programowaniem sterowników przemysłowych.

Dobór wentylacji oraz planowanie rezerwy montażowej

Bilans cieplny wewnątrz obudowy narzuca wybór konkretnej metody chłodzenia. Decyzja o zastosowaniu danego rozwiązania stanowi wynik obliczeń inżynierskich, które uwzględniają wymiary szafy, maksymalną temperaturę otoczenia na hali produkcyjnej oraz całkowite straty mocy zainstalowanych urządzeń. Dla układów generujących znikome ilości ciepła w zupełności wystarcza naturalna konwekcja przez kratki z filtrem. Zwiększone obciążenie termiczne wymaga instalacji wentylatorów wymuszających przepływ chłodniejszego powietrza z zewnątrz. Przy skrajnie gęstym upakowaniu elektroniki lub pracy w trudnych warunkach środowiskowych konieczny bywa montaż zamkniętych systemów klimatyzacji, które izolują wnętrze szafy od zanieczyszczeń przemysłowych.

Wolna przestrzeń montażowa stanowi kluczowy fundament pod przyszłą rozbudowę układów automatyki. Opracowując koncepcję zasilania, pozostawia się odpowiedni odcinek niezagospodarowanych szyn DIN oraz niewykorzystaną pojemność w korytkach kablowych. Proporcje te wylicza się bezpośrednio na podstawie charakterystyki danego procesu technologicznego i prawdopodobieństwa jego modyfikacji. Pojawienie się konieczności podpięcia kolejnego taśmociągu, pompy obiegowej czy dodatkowych elektrozaworów nie wymusza wtedy przeróbek mechanicznych ani kosztownej wymiany całej obudowy. Przemyślana rezerwa miejsca i zapas mocy chłodniczej zmniejszają ryzyko awarii termicznych oraz upraszczają każdą późniejszą zmianę schematu elektrycznego.

Dostosowanie konstrukcji do wymogów rynków docelowych

Standardy obowiązujące w poszczególnych gałęziach przemysłu nakładają dodatkowe rygory konstrukcyjne. Zakłady przetwórstwa spożywczego wymagają stosowania specjalnie profilowanych obudów ze stali nierdzewnej, których gładka struktura i spadziste dachy zapobiegają gromadzeniu się zanieczyszczeń podczas intensywnego mycia strumieniowego. Przedsiębiorstwa chemiczne oczekują instalacji sprzętu wysoce odpornego na korozję oraz spełniającego normy pracy w strefach zagrożonych wybuchem. Z kolei infrastruktura energetyczna opiera się na pełnej redundancji systemów zasilania, bezkompromisowej separacji obwodów i skutecznej ochronie przed przepięciami. Rozpoznanie tych specyficznych środowisk pracy już na początkowym etapie projektu pozwala uniknąć przestojów technologicznych i gwarantuje stabilną eksploatację maszyn w zakładzie.
