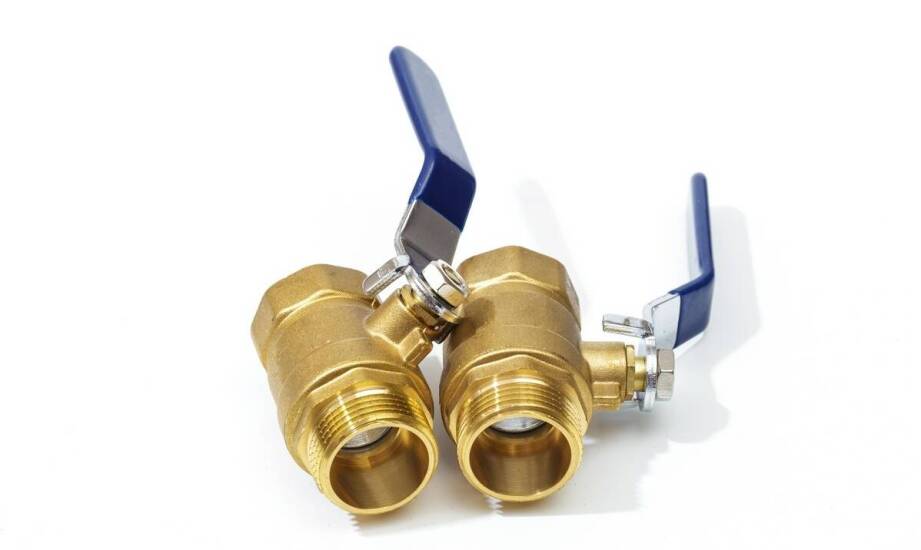

Jak ocenić, czy zawór kulowy z połączeniem gwintowanym pasuje do warunków konkretnej instalacji przemysłowej

W ograniczonej przestrzeni szafy sterowniczej zakładu chemicznego lub węzła cieplnego każdy centymetr ma znaczenie przy projektowaniu układu. Potrzeba szybkiego przeprowadzenia prac serwisowych bez konieczności całkowitego demontażu rurociągu wymusza zastosowanie bardzo konkretnych rozwiązań konstrukcyjnych. Kompaktowe zawory z przyłączem gwintowanym pozwalają na błyskawiczne i bezpieczne odcięcie przepływającego medium poprzez prosty obrót kuli o 90 stopni. Tego rodzaju armatura nie wymaga użycia specjalistycznych narzędzi poza standardowym kluczem hydraulicznym. Jej budowa idealnie wpisuje się w specyfikę nowoczesnych instalacji przemysłowych, gdzie kluczowym kryterium wyboru pozostaje minimalna głębokość zabudowy. Inwestorzy zyskują dzięki temu bezproblemowy dostęp do newralgicznych elementów sterujących nawet w najbardziej zatłoczonych ciągach przesyłowych.

Wpływ parametrów pracy na dobór materiału korpusu

Rodzaj przesyłanej substancji bezpośrednio determinuje optymalny wybór materiału konstrukcyjnego oraz wewnętrznych elementów uszczelniających. Instalacje transmitujące wodę pitną wymagają zastosowania mosiądzu z odpowiednim atestem higienicznym, co zapobiega korozji i utrzymuje odpowiednią jakość cieczy. Sieci dystrybucji gazu ziemnego z powodzeniem wykorzystują komponenty mosiężne lub wykonane ze zwykłej stali węglowej. Systemy te stabilnie wytrzymują ciśnienie robocze sięgające 40 bar bez ryzyka rozszczelnienia połączeń. Sytuacja prezentuje się zupełnie inaczej w przypadku agresywnych mediów technologicznych, takich jak stężone chemikalia używane w przemyśle. Tego rodzaju środowisko pracy zmusza projektanta do wykorzystania stali nierdzewnej w gatunku AISI 316.

Ekstremalne wartości temperatury zawężają dostępne opcje przy planowaniu całego układu hydraulicznego. Standardowa temperatura pracy komponentów odcinających mieści się w przedziale od -30°C do +140°C, co w dużej mierze wynika z charakterystyki uszczelnień bazujących na teflonie. Skok ciśnienia w rurociągu powyżej granicy 50 bar wymusza całkowite przejście na armaturę ze stopów o podwyższonej gęstości. Zastosowanie polimerowych uszczelek z POM lub PA skutecznie podnosi odporność na obciążenia mechaniczne podczas częstych cykli otwierania i zamykania przepływu. Przemyślana konfiguracja materiałowa minimalizuje ryzyko nieplanowanego przestoju w newralgicznych punktach rozdzielczych.

Znaczenie profilu gwintu i współpracy z osprzętem

Wymiar nominalny rurociągu waha się najczęściej od 1/8 do 2 cali, określając bezpośrednio maksymalną przepustowość konkretnego odcinka magistrali. Typ zastosowanego gwintu narzuca instalatorowi metodę montażu oraz wpływa na długoterminową stabilność całego węzła. Równoległy standard BSPP wymaga uszczelnienia na płaszczyźnie doczołowej za pomocą pierścienia O-ring, co znacznie upraszcza demontaż przy corocznych przeglądach. Z kolei amerykański standard stożkowy NPT zapewnia całkowitą szczelność bezpośrednio na zwojach, o ile pracownik nawinie odpowiednią ilość taśmy teflonowej. Operowanie mniejszymi średnicami w trudno dostępnych szachtach instalacyjnych narzuca rygorystyczne przestrzeganie określonego momentu dokręcania.

Poprawnie skonfigurowany układ odcinający rzadko funkcjonuje jako samotny podzespół przemysłowej instalacji technologicznej. Zrobotyzowane ciągi produkcyjne wykorzystują zaawansowane siłowniki obrotowe, które automatyzują proces zamykania przepływu w systemach nadrzędnego sterowania. Filtry siatkowe aktywnie chronią wrażliwe mechanizmy przed stałymi zanieczyszczeniami niesionymi z nurtem cieczy. Niezawodne zawory kulowe gwintowane stanowią fundament bezawaryjnej pracy całego węzła cieplnego lub gazowego. Białostocka firma Klimos dostarcza elementy układów rurociągowych od cenionych na rynku producentów, ułatwiając kompletowanie osprzętu. Oferowany przez dystrybutora model HAM-LET ze stali 316 został zaprojektowany tak, aby bez problemu wytrzymać obciążenia operacyjne sięgające 413 bar i temperaturę do +260°C.

Praktyka warsztatowa dowodzi, że najpoważniejsze usterki rurociągów wynikają z podstawowych błędów popełnianych podczas prac montażowych. Nałożenie zbyt grubej warstwy pakuł powoduje niebezpieczne przeciążenie gwintu i powstawanie mikropęknięć w korpusie. Z drugiej strony oszczędzanie na uszczelniaczach nieuchronnie prowadzi do kłopotliwych nieszczelności i wycieków. Zbyt mocny dociąg kluczem nieodwracalnie deformuje mosiężną strukturę zaworu w instalacjach pracujących pod podwyższonym ciśnieniem. Nawet najwyższej klasy komponenty ulegną wczesnemu zużyciu, jeśli wykonawca zignoruje fizyczne ograniczenia stopu metali.

Połączenia nakręcane sprawdzają się najlepiej w obiegach o relatywnie niskich parametrach operacyjnych i przy średnicach poniżej wartości DN50. Stanowią racjonalny wybór dla ciasnych przestrzeni, gdzie harmonogram narzuca konieczność przeprowadzania częstych interwencji serwisowych. Kiedy jednak rurociąg transmituje wysoce agresywne ciecze pod ciśnieniem przekraczającym barierę 50 bar, koncepcję całej magistrali należy gruntownie przeprojektować. Zastosowanie znacznie cięższej armatury kołnierzowej pozwala na równomierne rozłożenie naprężeń mechanicznych i bezpieczne wytłumienie groźnych wibracji. Takie podejście projektowe chroni inwestora przed awariami i zapewnia stabilne funkcjonowanie zakładu.
